混合设备系列

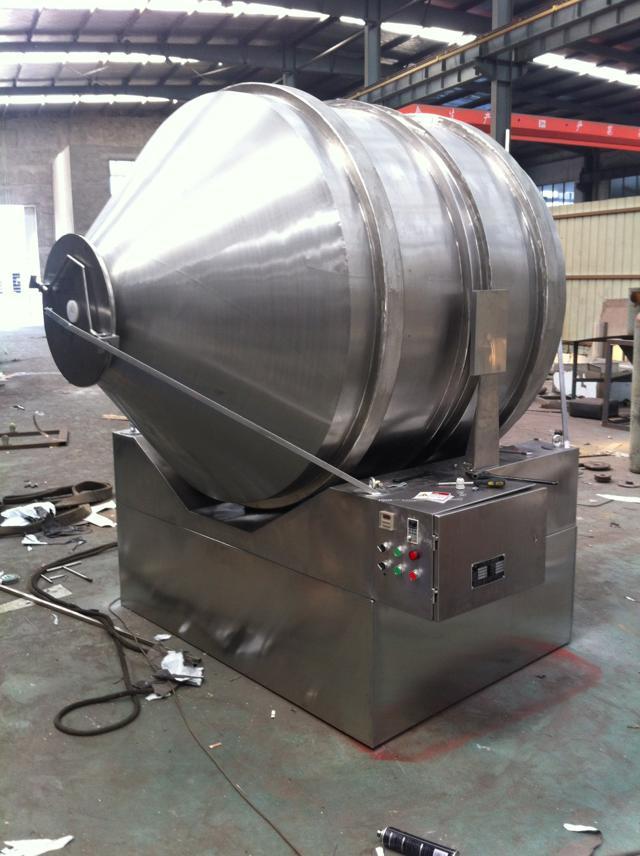

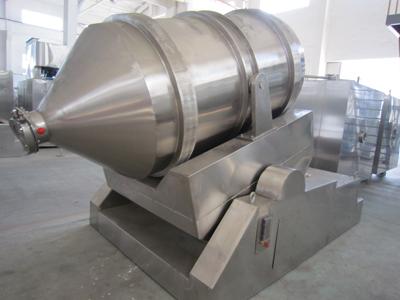

EYH系列二维运动混合机

EYH系列二维运动混合机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位。在四个支撑滚轮中,其中两个传动轮由转动动力系统拖动使转筒产生转动;摆动架由一组曲柄摆杆机构来驱动,曲柄摆杆机构装在机架上,摆动架由轴承组件支撑在机架上。
更多

详细说明

简介:

二维混合机,全称二维运动混合机,是指转筒可同时进行二个方向运动的混合机,二个运动方向分别是转筒的转动,转筒随摆动架的摆动。被混合物料在转筒里随转筒转动,翻转,混合的同时又随转筒的摆动而发生左右来回的掺混运动,在这两个运动的共同作用下,物料在短时间得到充分的混合,众诚公司生产的二维运动混合机混合时间短,混合量大,出料方便等特点。EYH系列二维运动混合机一般用于制药、化工、食品、轻工、电子、机械、工业以及院校科研单位的粉状、颗粒状物料的高均匀度混合。

工作原理:

二维混合机主要由转筒、摆动架、机架三大部分组成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位,另两个转动轮由传动动力系统拖动使转筒产生自转;摆动架由一组曲柄摆杆机构装在机架上,并由轴承组件支撑。二维混料机的转筒可同时进行两个方向运动,一个是转筒的自转,另一个是转筒自转的同时随摆动架摆动。该机由机座,传动系统,电路控制系统,多向运动机构,混合桶等部件组成,与物料接触的混合桶采用不锈钢材质制造,桶体内外壁均抛光。

技术参考:

型号

料筒容积

装料容积

装料量

摇动、转动次数

电机总功率

外型尺寸 X*Y*Z*Z1(mm)

总重量

料筒重量

EYH-10

10

5

2.5

85

0.021

310×400×450×395

15

4

EYH-30

30

15

7.5

61

0.19

540×580×900×700

60

8.5

EYH-60

60

30

15

50

0.4

700×720×1100×990

115

15

EYH-150

150

75

37.5

37

1.15

800×1050×1450×1340

190

50

EYH-300

300

150

75

30

1.15

900×1350×1550×1400

340

60

EYH-600

600

300

150

23.6

3

1170×1640×2050×1910

1150

140

EYH-800

800

400

200

19.8

3

1320×1950×2150×2000

1600

200

EYH-1000

1000

500

250

19.8

3

1360×2040×2300×2170

1700

240

EYH-1500

1500

750

375

16.2

4.4

1580×2400×2550×2330

2000

320

EYH-2000

2000

1000

500

16.2

7.4

1740×2600×2770×2550

2600

430

EYH-3000

3000

1500

750

13.8

11

1800×2900×2950×2800

3500

620

EYH-4000

4000

2000

1000

12.8

13

1970×3300×3300×2950

4100

700

EYH-6000

6000

3000

1500

11.2

18.5

2300×2900×3800×3100

6100

1100

EYH-8000

8000

4000

2000

10.4

22

2540×4100×4050×3650

7900

1450

EYH-10000

10000

5000

2500

9

30

2900×4500×4400×4020

9500

1650

以上数据仅供选型时参考,我公司保留更改上述数据的权利,如有变动,恕不另行通知。

相关词:二维运动混合机,大型混合设备,不锈钢混合机,二维混合机。

众诚公司服务宗旨“设备售出服务才刚开始”具体详细资料请搜索—众诚干燥!
